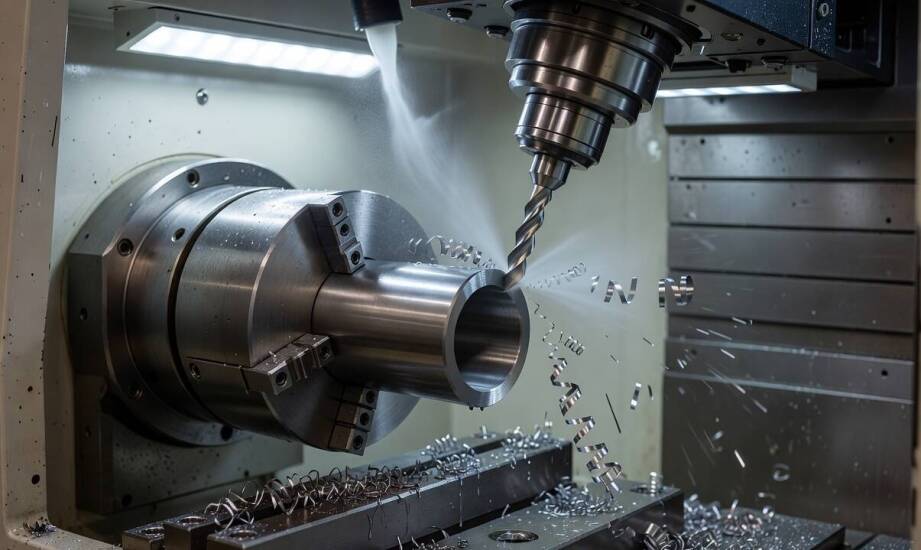

Jak pięcioosiowe frezowanie końcówek rur ułatwia przygotowanie detali z otworami i fazami do gięcia

W produkcji zaawansowanych elementów rurowych dla branży motoryzacyjnej i konstrukcyjnej jedna końcówka detalu często musi spełniać kilka rygorystycznych warunków jednocześnie. Od komponentów takich jak układy wydechowe czy ramy nośne wymaga się precyzyjnego otworu montażowego, fazy skośnej oraz idealnego przygotowania pod późniejsze operacje plastyczne. Takie nagromadzenie cech geometrycznych wynika z konieczności zapewnienia prawidłowego wprowadzenia rury do przyrządu giętarskiego. Końcówka materiału stanowi fizyczny punkt odniesienia dla całego układu współrzędnych maszyny. Dokładne przygotowanie tego obszaru gwarantuje zachowanie właściwej płaszczyzny wygięcia względem osi podłużnej. Błędy popełnione na tym początkowym etapie błyskawicznie propagują się wzdłuż całego profilu. Wymusza to stosowanie technologii obróbki, która całkowicie wyeliminuje ryzyko utraty zakładanych tolerancji.

Zagrożenia wynikające z wielokrotnego przestawiania detalu

Tradycyjne podejście do obróbki wielostronnej wymaga przenoszenia materiału między różnymi stanowiskami lub przynajmniej kilkukrotnego luzowania i ponownego zaciskania uchwytów. Wielokrotne przestawianie detalu prowadzi do rozjazdu osi współrzędnych i nieodwracalnej utraty wspólnej bazy pomiarowej. Każde nowe ustawienie wprowadza sumujące się błędy produkcyjne, które wynikają z kilku nakładających się zjawisk fizycznych:

• standardowej tolerancji zacisku szczęk mocujących,
• mikrodeformacji ścianek rury pod wpływem mechanicznego nacisku,
• niedokładnego oczyszczenia strefy bazowania między cyklami roboczymi,
• luzów na prowadnicach maszyn wykorzystywanych w kolejnych etapach prac.

Kumulacja tych niedokładności sprawia, że powtarzalne wykonanie wymiarów staje się zadaniem skrajnie trudnym. Wymiary otworów i faz zaczynają odchylać się od normy między poszczególnymi sztukami pochodzącymi z tej samej partii materiału. Niewielkie przesunięcie o ułamek milimetra na etapie frezowania końcówki skutkuje zmianą orientacji otworów o kilka stopni na długim ramieniu giętej rury. Taka rozbieżność całkowicie dyskwalifikuje komponent z dalszego zrobotyzowanego spawania. Konieczność bazowania detalu w kilku różnych urządzeniach wymusza także budowę skomplikowanych sprawdzianów pomiarowych, co niepotrzebnie wydłuża czas przygotowania produkcji.

Pięcioosiowa kinematyka a rygorystyczna precyzja obróbki

Odpowiedzią na problemy technologiczne z utratą bazy jest pełna integracja operacji frezowania. Pięcioosiowa kinematyka umożliwia wykonanie skośnych otworów, skomplikowanych podcięć i faz z poziomu jednego zamocowania rury. Wrzeciono maszyny skrawającej płynnie podchodzi do obrabianej powierzchni pod niemal dowolnym kątem przestrzennym. Zastosowanie takiego rozwiązania eliminuje całkowicie potrzebę przerw technologicznych i drastycznie zmniejsza ryzyko kumulacji błędów.

W nowoczesnych parkach maszynowych zaawansowana 5 osiowa frezarka cnc realizuje najtrudniejsze zlecenia obróbcze w czasie zaledwie jednego, ciągłego cyklu pracy. Technologia ta pozwala osiągnąć niezwykle restrykcyjne tolerancje kątowe, sięgające setnych części stopnia. Specjaliści Ying Han Technology doskonale wiedzą, że przygotowanie materiału z zachowaniem jednej bazy pomiarowej to absolutny fundament poprawnego kształtowania rur na maszynach numerycznych.

Precyzyjne wyfrezowanie końcówki bezpośrednio decyduje o idealnym spasowaniu elementu w matrycach maszyny gnącej. Przemysłowe systemy sterowania na bieżąco przeliczają standardowe współrzędne kartezjańskie na parametry gięcia obrotowego. Najmniejsze odchylenia w początkowej pozycji wywierconego otworu natychmiast wpływają na wadliwe przesunięcie całej płaszczyzny wygięcia materiału. Utrzymanie pełnej współosiowości frezowanych elementów z główną osią rury gwarantuje bezproblemowy przebieg kolejnych operacji kształtujących. Wykonanie wszystkich detali wykończeniowych w jednym cyklu redukuje również powstawanie niepożądanych zadziorów i ostrych krawędzi.

Uzasadnienie ekonomiczne i technologiczne obróbki

Frezowanie końcówek rur w układzie pięcioosiowym znajduje bezwzględne uzasadnienie w projektach zakładających wąskie tolerancje położenia. Dotyczy to szczególnie kontraktów wymuszających zachowanie identycznych parametrów w tysiącach powtórzeń. W przypadku bardzo prostych cięć i standardowego gratowania tradycyjne, trzyosiowe metody obróbki pozostają wystarczające. Wymóg wykonywania złożonych podcięć pod wieloma kątami sprawia, że praca w pięciu osiach znacząco podnosi stabilność całego procesu wytwarzania.

Wdrożenie tej technologii bezpośrednio przekłada się na drastyczną redukcję ilości braków ujawniających się dopiero na etapie gięcia. Idealna spójność wymiarowa przygotowanych końcówek obniża koszty związane ze wstrzymywaniem linii produkcyjnej i próbami ratowania wadliwych elementów. Zintegrowane frezowanie stanowi optymalne rozwiązanie dla dostawców części motoryzacyjnych. W tym rygorystycznym sektorze geometria przestrzenna gotowego detalu podlega wieloetapowej weryfikacji za pomocą ramion pomiarowych 3D. Oparcie całego procesu o jedno stabilne mocowanie i pojedynczy cykl pracy wrzeciona skutecznie zabezpiecza jakość wyrobu.
