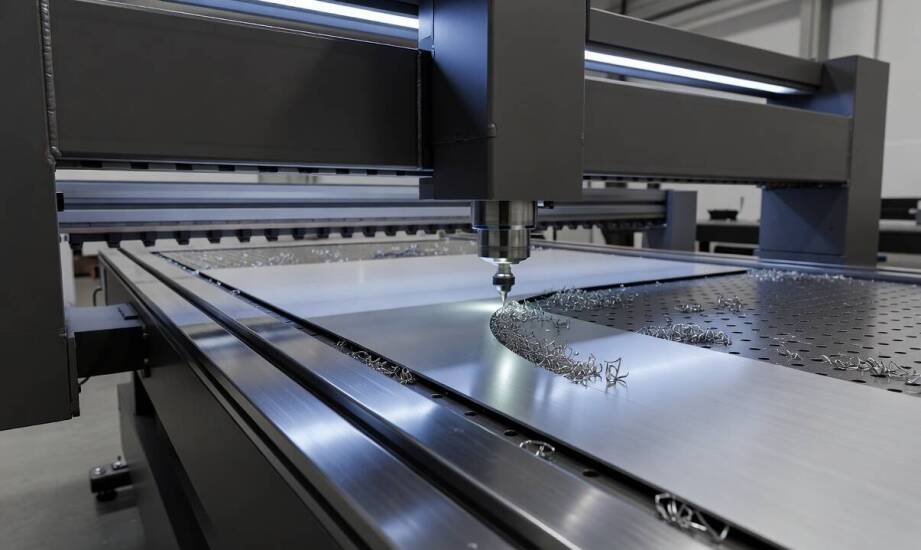

Dlaczego stalowa rama i serwonapędy w ploterze wielkoformatowym decydują o powtarzalności frezowania kompozytów

Obróbka wielkoformatowych płyt kompozytowych typu dibond to proces wymagający restrykcyjnego utrzymania parametrów skrawania. Surowiec ten składa się z twardych okładzin aluminiowych i miękkiego rdzenia polietylenowego. Szybkie frezowanie takich niejednorodnych materiałów na dużych polach roboczych generuje silne wibracje i wywołuje lokalne odkształcenia arkusza. Zjawiska te bezpośrednio przekładają się na nierówne krawędzie, wyrywanie wiórów, rozwarstwianie powłok od rdzenia oraz powstawanie odchyleń wymiarowych między kolejnymi detalami schodzącymi z maszyny. Utrzymanie powtarzalności produkcji wieloseryjnej wymaga zastosowania urządzenia o optymalnie dobranych parametrach fizycznych i kinematycznych.

Sztywność spawanej ramy stalowej a mikrodynamika bramy

Ciężka, spawana rama stalowa stanowi fizyczny fundament stabilności maszyny CNC. Jej bardzo duża masa własna skutecznie tłumi drgania generowane przez wrzeciono pracujące z prędkościami rzędu kilkudziesięciu tysięcy obrotów na minutę. Stal charakteryzuje się wyjątkowo wysoką wytrzymałością na rozciąganie oraz odpornością na odkształcenia skrętne. Właściwości te radykalnie ograniczają przenoszenie energii wibracyjnej ze strefy bezpośredniego skrawania na konstrukcję układu bramowego i łoża. Zjawisko pochłaniania rezonansu ma ogromne znaczenie podczas frezowania twardych warstw aluminiowych, gdzie siły oporu rosną przy każdym mocniejszym wejściu frezu w strukturę kompozytu.

Odpowiednia sztywność konstrukcji zapobiega powstawaniu mikrodynamiki bramy, czyli niewidocznym gołym okiem ugięciom układu nośnego podczas nagłych zmian kierunku cięcia. Problem ten ujawnia się najczęściej przy obróbce długich elementów umieszczonych na skrajnych krawędziach roboczych, z dala od środka podparcia osi. Masywna konstrukcja z grubościennych profili stalowych utrzymuje rygorystycznie stałą głębokość zanurzenia narzędzia na całej powierzchni stołu. Całkowita eliminacja odkształceń mechanicznych zapobiega utracie płaskości wycinanego detalu. W praktyce instalacyjnej inżynierowie DMPLOT dobierają dla firm z branży reklamowej i stolarskiej maszyny oparte na odprężanych profilach, co gwarantuje wysoką odporność na wibracje.

Serwonapędy z zamkniętą pętlą a pozycjonowanie osi

Masywny układ mechaniczny musi precyzyjnie współpracować z napędem, aby zniwelować błędy wymiarowe. Zaawansowane serwonapędy wyposażone w zamkniętą pętlę sprzężenia zwrotnego stale komunikują się z kontrolerem maszyny za pomocą enkoderów. Układ w czasie rzeczywistym porównuje zadaną w kodzie programu pozycję osi z jej faktycznym położeniem na prowadnicach. Mechanizm ten koryguje najdrobniejsze odchylenia wynikające z nagłych zmian oporu frezowanego materiału. Klasyczne silniki krokowe pracujące w systemie pętli otwartej często gubią kroki przy przeciążeniach. Prowadzi to do przesunięć współrzędnych i kumulacji defektów rzędu kilku milimetrów na jednym arkuszu, podczas gdy napędy serwo całkowicie eliminują to ryzyko.

Wydajne silniki w osiach X i Y zapewniają bezbłędne prowadzenie frezu nawet przy wycinaniu bardzo gęstych trajektorii wektorowych. Przemysłowy ploter cnc 2030 special wykorzystuje te technologiczne rozwiązania, łącząc sztywność stalowej bramy z wysoką dynamiką sterowania cyfrowego. Obróbka łuków i ostrych narożników z wysoką prędkością posuwu wymusza błyskawiczne hamowanie oraz przyspieszanie elementów nośnych. Zgranie bezwładności mechanicznej stali z wysokim momentem obrotowym napędów bezpośrednio decyduje o gładkości wykończenia krawędzi. Narzędzie porusza się płynnie i bez szarpnięć, zostawiając czystą powierzchnię rdzenia polietylenowego.

Połączenie ciężkiego łoża ze stali i cyfrowych napędów z korekcją trajektorii zabezpiecza zachowanie tolerancji wymiarowych podczas całego cyklu produkcyjnego. Pierwszy i setny detal wyfrezowany z tej samej partii płyt kompozytowych prezentują identyczną geometrię przestrzenną. Osiągnięcie takiego rezultatu to skutek tłumienia szkodliwych wibracji przez masę maszyny oraz milisekundowej weryfikacji pozycji narzędzia przez enkodery. Współpraca mechaniki i precyzyjnej elektroniki sterującej tworzy fundament stabilności w nowoczesnym przetwórstwie wielkoseryjnym.
